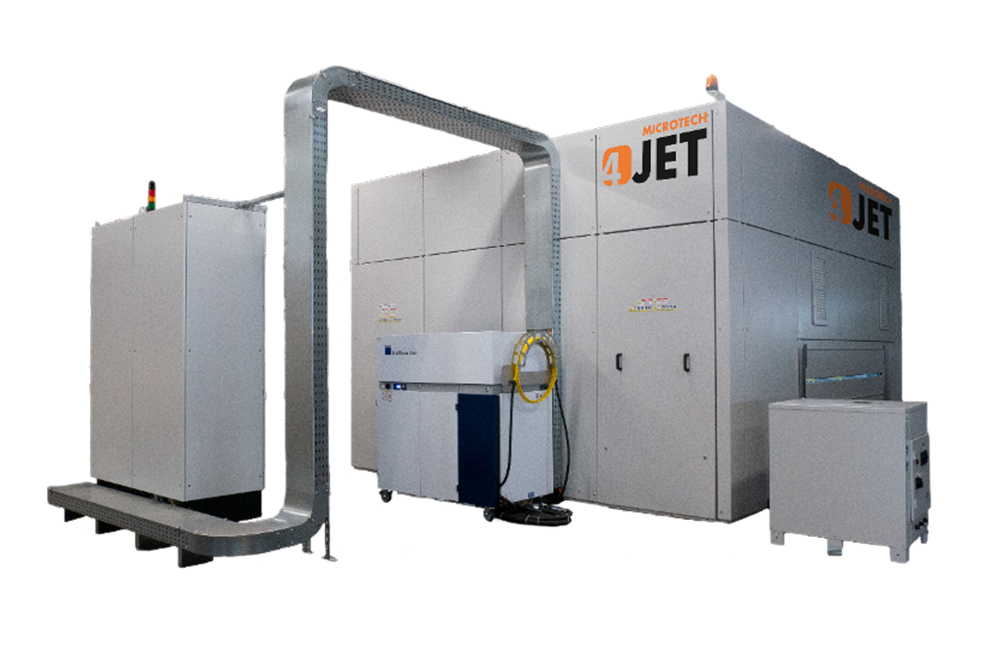

TOPAZ LD – Der Benchmark in der Laser-Entschichtung
Die TOPAZ LD ist ein hochmodernes Laser-Entschichtungssystem (LD = Laser Decoating), das für Randentschichtung und den großflächigen, hochpräzisen Abtrag von Funktionsschichten auf Glas entwickelt wurde.
Mit modernsten Komponenten konstruiert, bietet sie unvergleichliche Effizienz und Genauigkeit – und ist damit die bevorzugte Lösung für die Bearbeitung von PV-Modulen, Architekturglas und Automotive-Verglasungen.
Ob bei der Bearbeitung von Dünnschicht-Solarmodulen, der Kantenbearbeitung von Solarpanels oder dem Entfernen von Low-E-Beschichtungen – die TOPAZ LD ist das System der Wahl für konstante Performance und den wirtschaftlichen Betrieb.
Flexibel einsetzbar – von PV bis Automotive

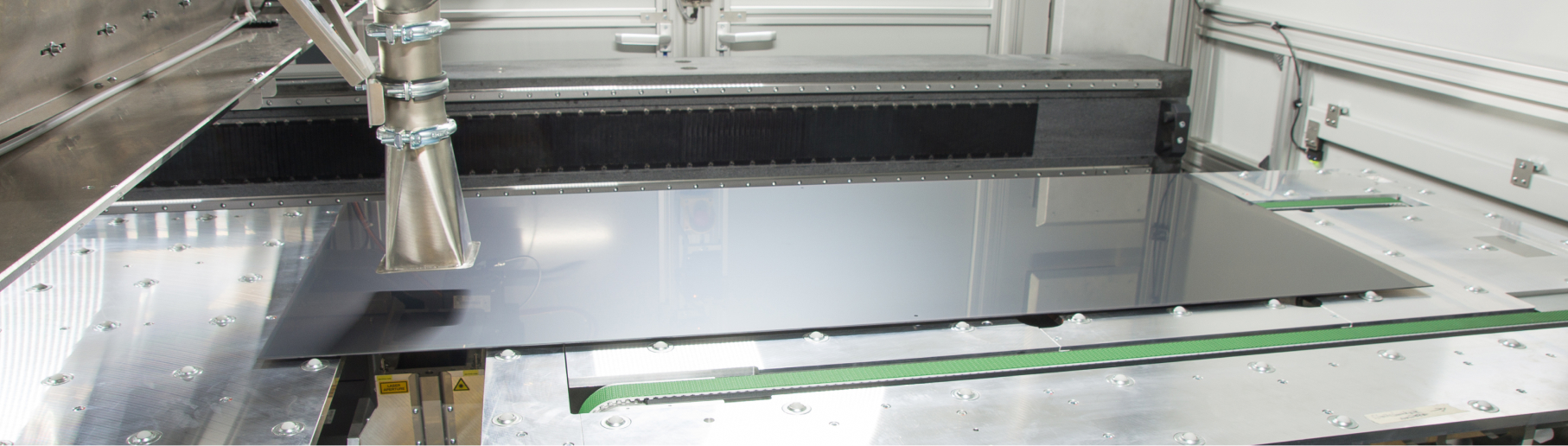

PV-Modul-Randentschichtung
Zuverlässige und präzise Abtragung von leitfähigen Schichten an den Modulrändern zur Verhinderung von Korrosion und Kurzschlüssen – entscheidend für die langfristige Stabilität und Effizienz von Solarpanels.
Architekturglas-Bearbeitung
Hochdurchsatz-Abtragung von transparenten leitfähigen Oxiden (TCOs) wie ITO oder FTO für Smart-Glass- oder Schaltanwendungen.
Automobilverglasung
Saubere und selektive Entfernung von Low-E-Beschichtungen zur Definition von Transmissionszonen für Antennen und mobile Signalübertragung.
Laser-Entschichtung – So funktioniert’s

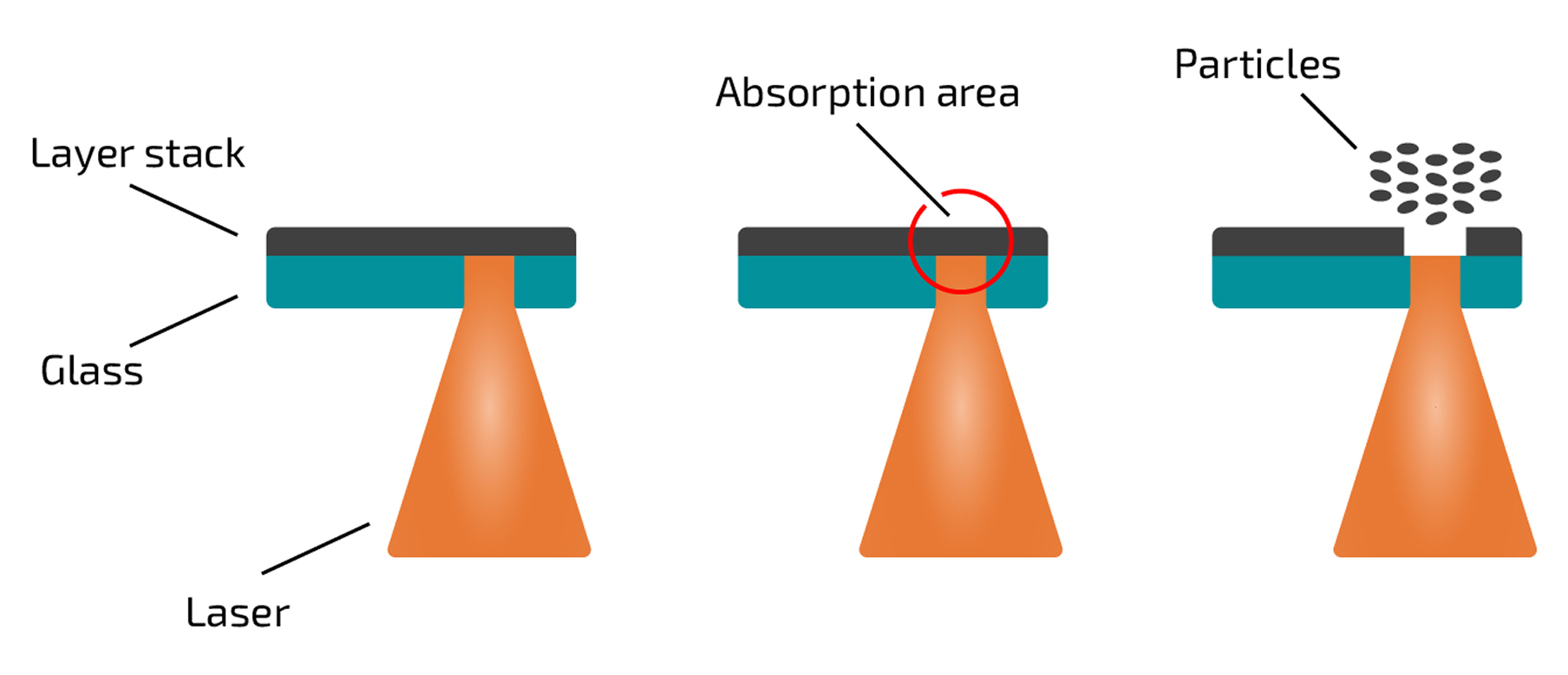

Die TOPAZ LD nutzt einen Infrarot-Laser (1030 nm) von der Glasseite, optimiert für präzisen Laserabtrag von PV- und anderen beschichteten Glassubstraten:
- Die Laserenergie wird an der Grenzfläche zwischen Glas und Beschichtung absorbiert.
- Die Energie verdampft das Material in der Grenzschicht.
- Eine Plasmawolke bildet sich und hebt die gesamte Beschichtung ab.

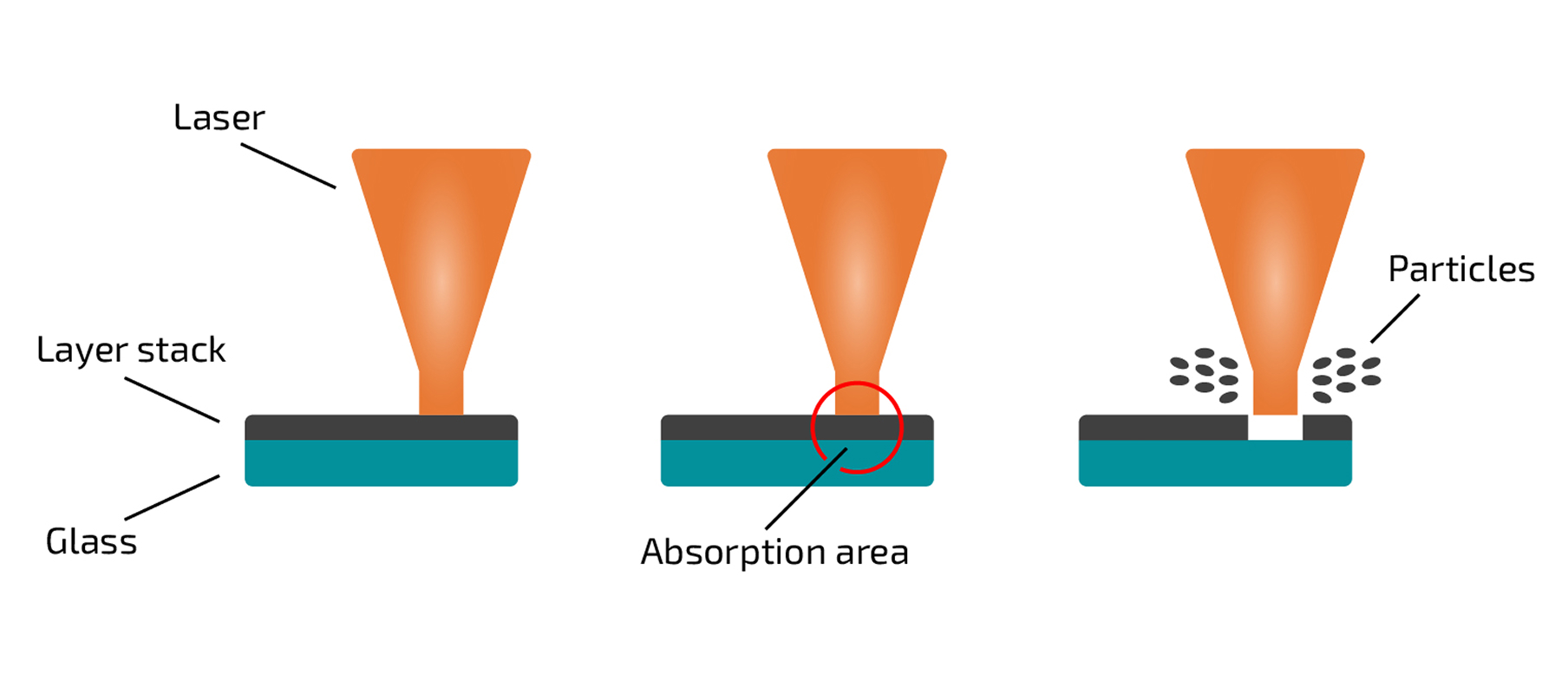

Im Vergleich zur filmseitigen Bearbeitung sorgt dieses Verfahren für gleichmäßigere Materialentfernung, frei von Rückkondensation der Abtragsprodukte oder Energieverlusten durch Streuung.
Warum Laser statt herkömmlicher Methoden?
Im Vergleich zum Sandstrahlen oder mechanischen Schleifen bietet die laserbasierte Strukturierung zahlreiche Vorteile:
TOPAZ LD: Technische Perfektion bis ins Detail
Transportsystem
- Entwickelt für die Anforderungen des Glastransports während der Laser-Randentschichtung
- Kein Bedarf an teuren Linear-Greifern
- Hohe Effizienz und Anlagenverfügbarkeit
Granitbasis
- Langfristige mechanische und thermische Stabilität
- Vibrationsdämpfung für konstante Präzision

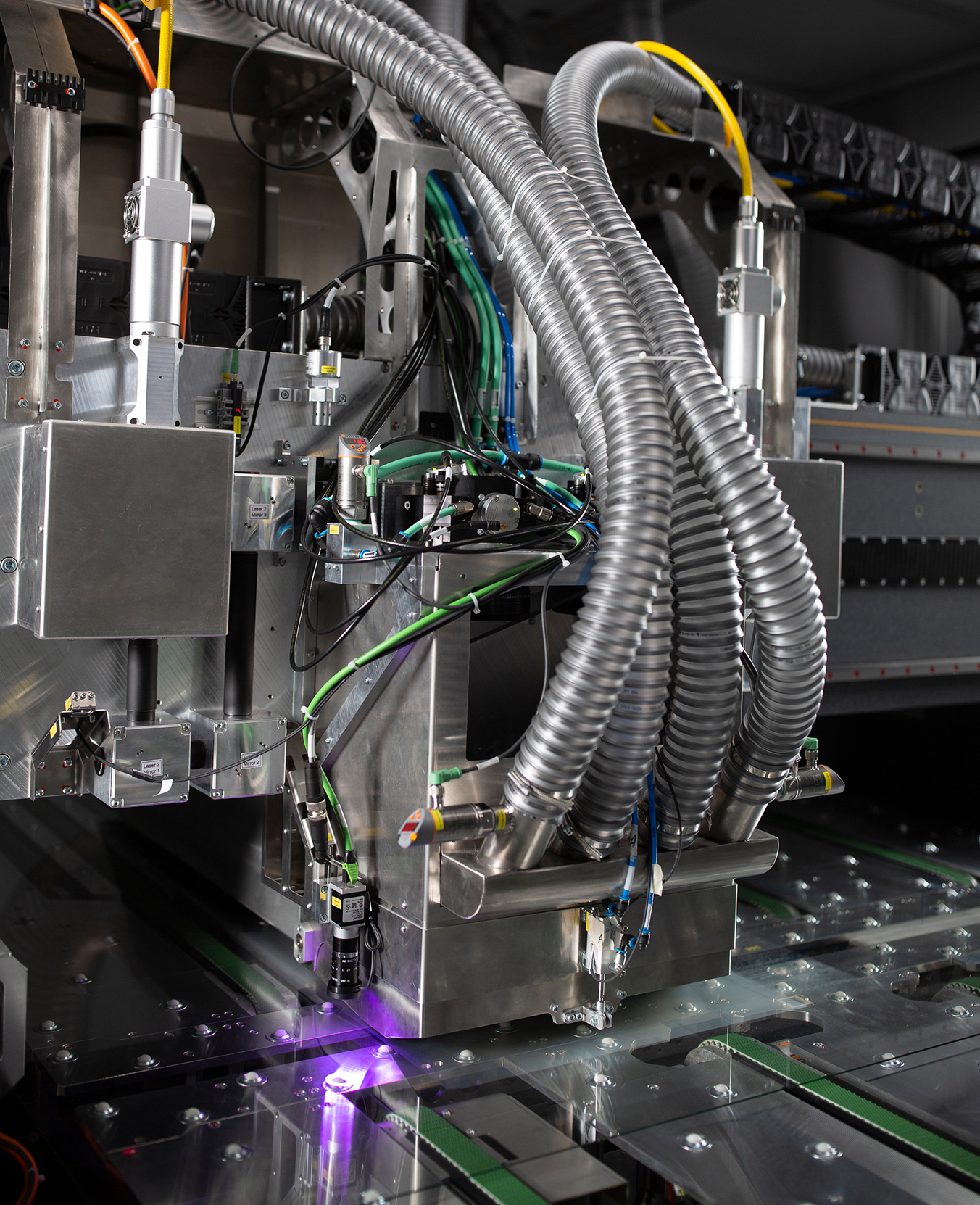

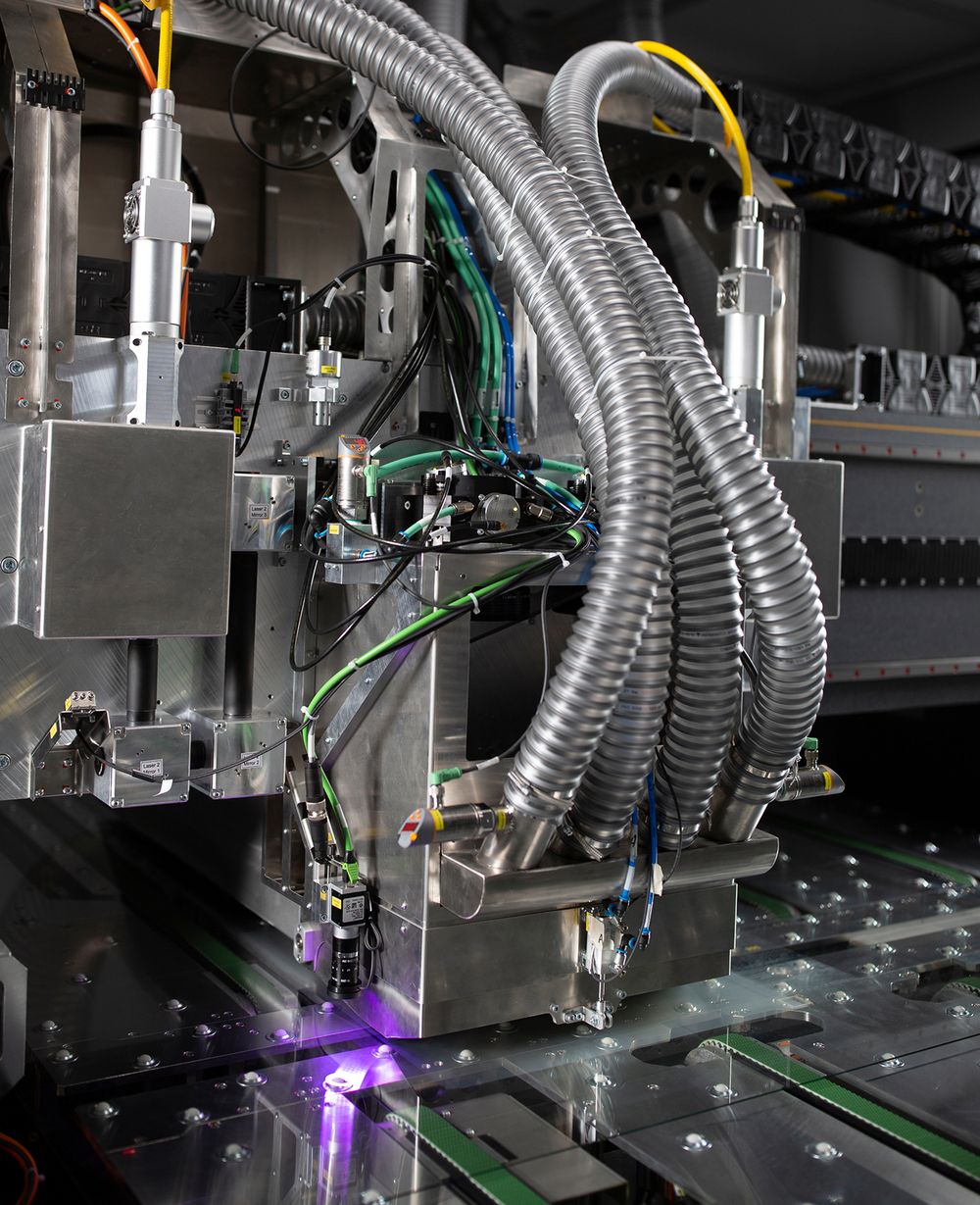

Prozesskopf
- Bis zu zwei Köpfe pro Maschine verfügbar
- Integrierter 2D-Scanner für höchste Geschwindigkeit
- Kamerabasierte Kantenerkennung für ultrapräzises Tracking
- Modular, wartungsarm, direkte Faserlaser-Anbindung
Materialkompatibilität und Anwendungsbeispiele
PV-Module
Kantenabtragung für Dünnschicht-Solartechnologien:
- CdTe
- Perowskit
- CIGS
Architekturglas
Entfernung von TCOs wie:
- Indium-Zinn-Oxid (ITO)
- Fluor-dotiertes Zinnoxid (FTO)
Isolierung von Zonen für Smart-Window-Steuerungen (elektrochrom oder Flüssigkristall)
Automobilglas
Zielgerichtete Entfernung von Low-E-Beschichtungen
Definition von RF-Transmissionszonen – trocken, sauber, laserbasiert
Systemspezifikationen
| Kategorie | Merkmal | Spezifikation |
|---|---|---|

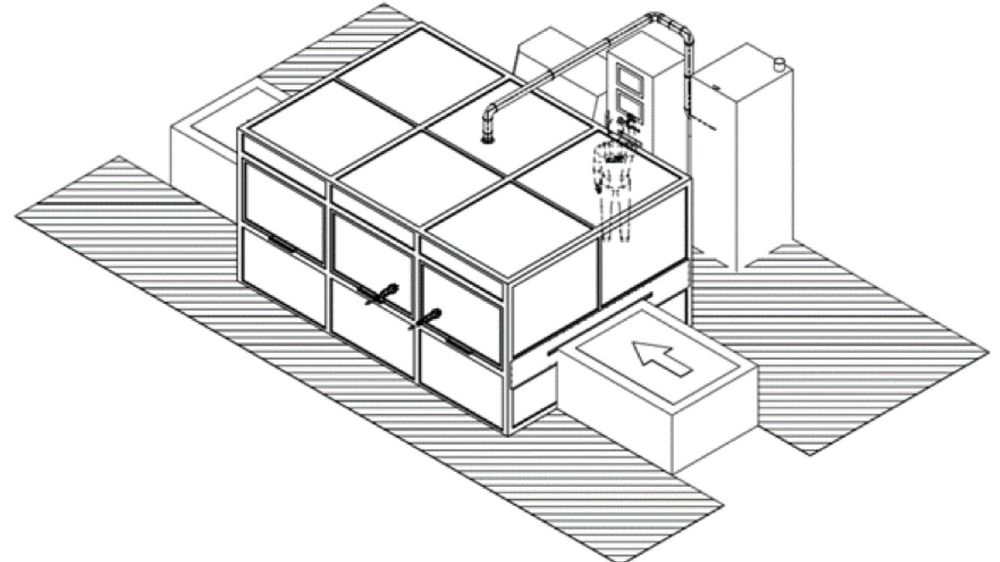

| Systemgröße & Gewicht | Abmessungen (B × T × H) | Je nach Glasgröße, Standard ca. 6200 mm × 3200 mm × 2600 mm |
| Gewicht | Je nach Konfiguration, standardmäßig unter 10.000 kg | |
| Achsen & Bewegung | Bearbeitungsfläche | Das gesamte Glas wird in 80 mm breiten Inkrementen über die gesamte Glasbreite bearbeitet. |
| Vorschubgeschwindigkeit | Bis zu 1000 mm/s | |
| Beschleunigung | Bis zu 10 m/s² | |
| Positioniergenauigkeit | +/- 300 µm | |
| Software & Bedienung | HMI | Touchscreen-basierte Benutzeroberfläche |
| Prozesslayout | Einfache Rezepturkonfiguration, vollständig anpassbare Layouts | |
| Kamera-Vision | Intelligente Erkennung von Markierungen und Glaskanten |
FAQ – Laser Edge Deletion mit der TOPAZ LD
Entfernen von Funktionsschichten an den Modulrändern, um Korrosion und Kurzschlüsse zu verhindern.
Sie sichert die langfristige Performance und Stabilität durch die Beseitigung randbedingter Ausfallmechanismen.
Berührungslos, präziser, sauberer – und deutlich weniger Verschleiß und Abfall.
Kompatibel mit CdTe, Perowskit und CIGS Dünnschichtmodulen.
