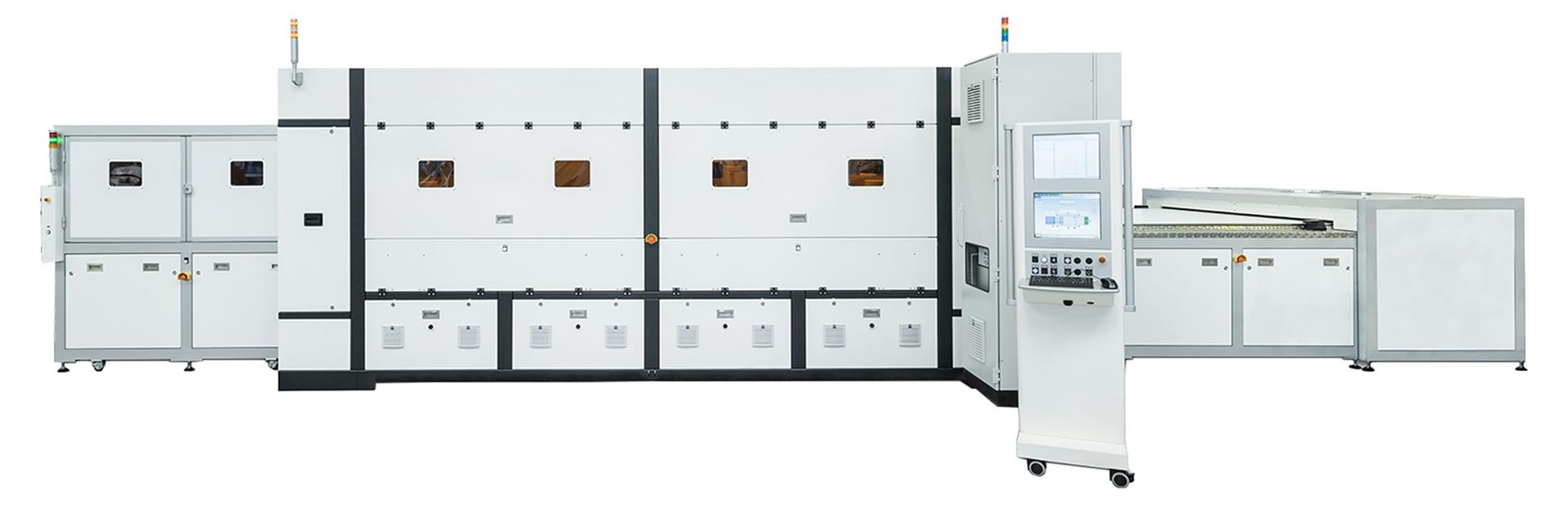

PEARL 80G – Präzisions-Lasersystem zur Bearbeitung großer Glassubstrate
Die PEARL 80G definiert die Maßstäbe für hochpräzises Laserschneiden von Glas neu.

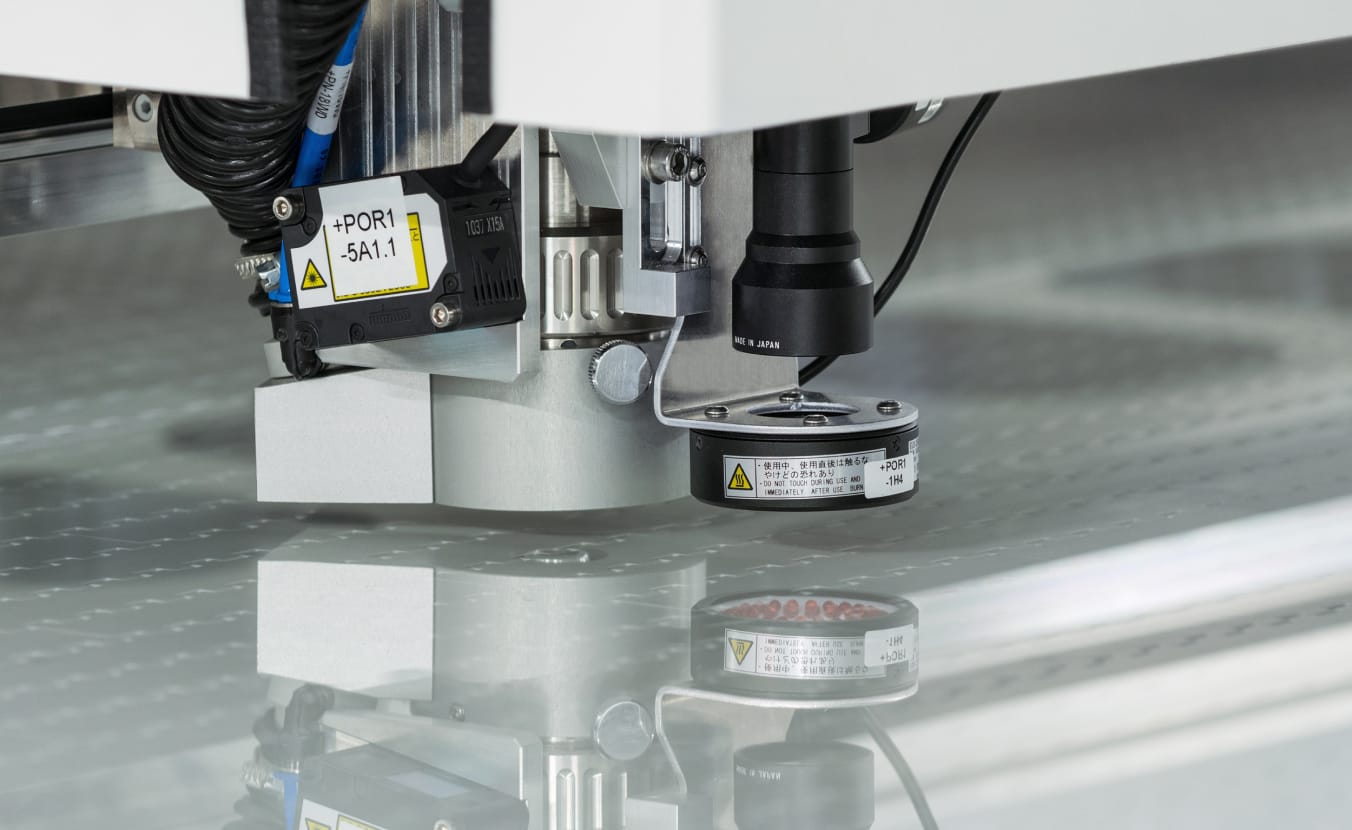

Entwickelt für großformatige Substrate, setzt das System auf ultraschnelle Laserpulse und unsere exklusive nanoPerforation-Technologie (nP)

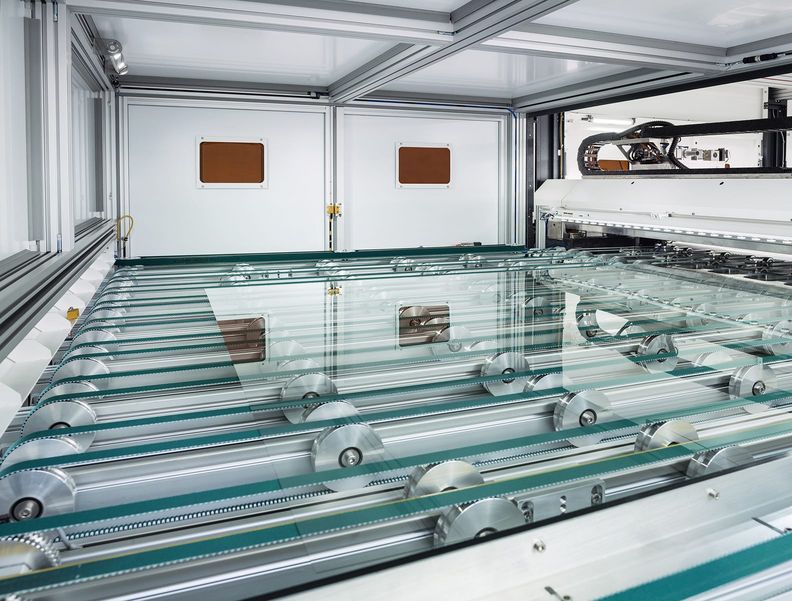

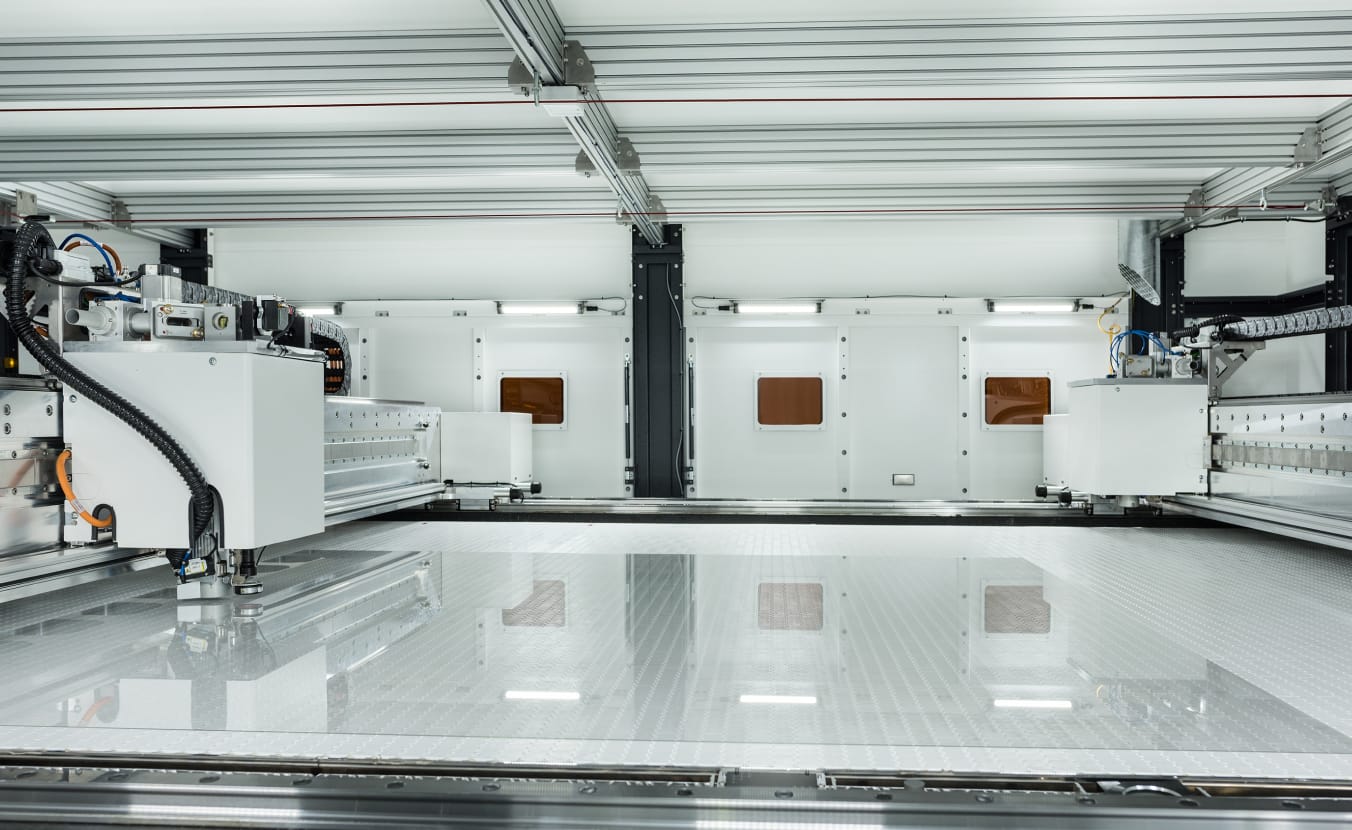

Die PEARL 80G basiert auf einem hochstabilen Granitportal mit Linearmotorachsen. Kombiniert mit einem patentierten Materialtransportsystem garantiert sie höchste Bearbeitungsqualität. Die Anlage wurde für Produktionseinrichtungen entwickelt und kann als Stand-alone-Lösung genutzt oder vollständig in eine Produktionslinie integriert werden.

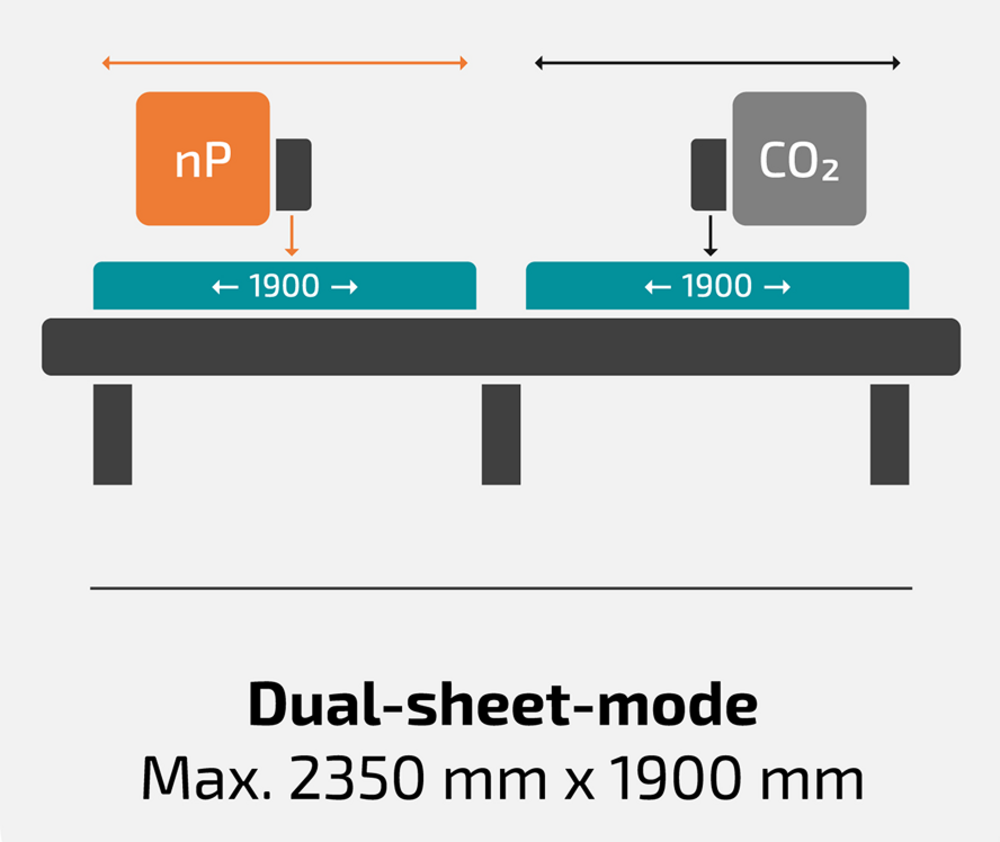

Die PEARL 80G ermöglicht durch ihren spezifischen Aufbau die parallele Bearbeitung von zwei Ausgangsgläsern auf zwei separaten Arbeitstischen, was zu einer deutlichen Durchsatzsteigerung führt. Für den sogenannten „Dual-Sheet-Modus“ beträgt die maximale Substratgröße 2.350 mm × 1.900 mm.

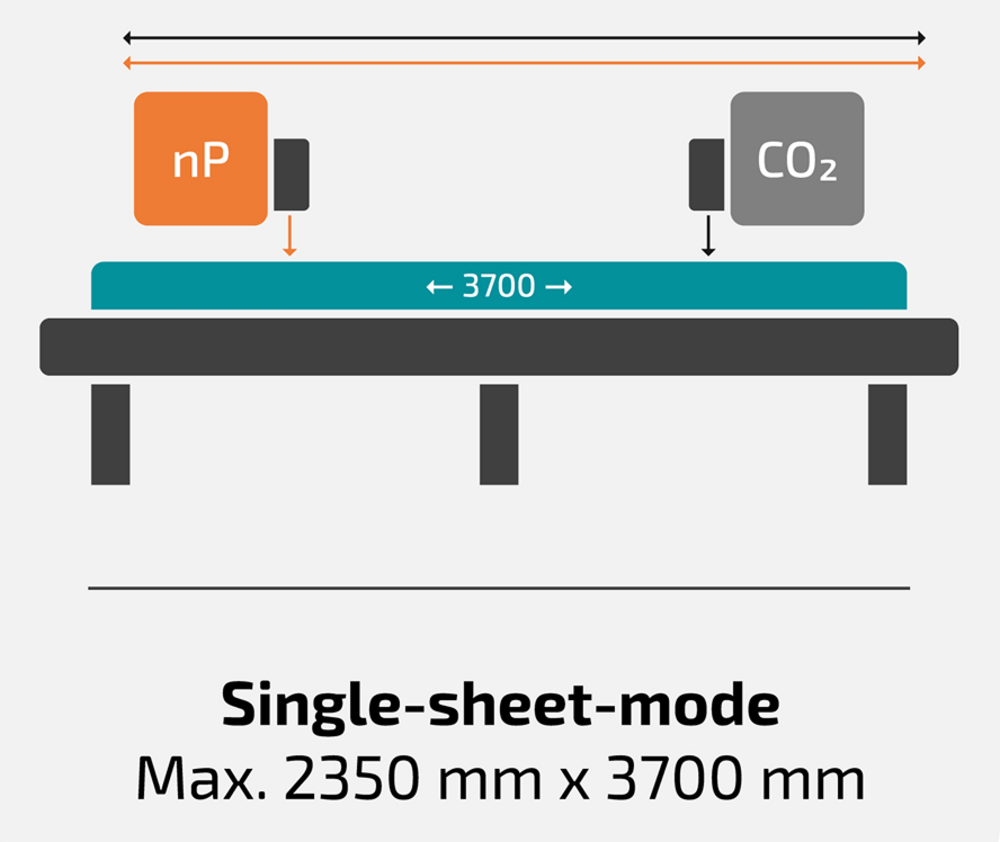

Für großformatige Ausgangsgläser steht der „Single-Sheet-Modus“ zur Verfügung, bei dem die Bearbeitung sequenziell erfolgt. Die maximale Substratgröße in diesem Modus beträgt 2.350 mm × 3.700 mm.
Anwendungsbereiche der PEARL 80G
Photovoltaik und Dünnschichttechnologien
Die PEARL 80G ist für Spezialanwendungen in der Photovoltaik konzipiert, bei denen großformatige Glassubstrate mit höchster Präzision bearbeitet werden. Die kontaktlose Laserbearbeitung sorgt für minimale thermische und mechanische Belastung – optimal für empfindliche, mehrlagige Funktionsschichten.
Consumer Electronics und Halbleiter/MEMS
Ob Deckgläser für Tablets und Smart Displays, Kameramodule, Sensorabdeckungen oder Substrate für Advanced Packaging, MEMS und Glass-Core – die PEARL 80G ist die perfekte Lösung für großformatige Glassubstrate in der Elektronik- und Halbleiterindustrie. Ihre präzise, berührungslose Laserbearbeitung schafft komplexe Geometrien in höchster Kantenqualität.
Automotive und Aerospace
Die PEARL 80G eignet sich besonders für die Bearbeitung großformatiger Glas- und Glaskeramikkomponenten in der Automobil- und Luftfahrtindustrie. Typische Anwendungen sind Touch-Interfaces, Head-up-Displays, Sensorabdeckungen, Rückspiegel und optische Systeme. Durch nanoPerforation und thermische Separation entstehen präzise Freiform- und Innenausschnitte – berührungslos, spannungsarm und mit erstklassiger Kantenqualität.
Flachglas und Großformatanwendungen
Die PEARL 80G ist die ideale Lösung für die Bearbeitung großformatiger Flachgläser in technischen und architektonischen Anwendungen, bei denen höchste Qualität und Flexibilität gefordert sind. Typische Einsatzbereiche sind Smart Windows, funktionale Fassadenelemente, optische Trennscheiben und technische Glasabdeckungen. Dank nanoPerforation und thermischer Separation entstehen präzise Freiform- und Innenausschnitte sowie strukturierte Kanten – berührungslos, sauber und besonders materialschonend.
Optische Komponenten
Die PEARL 80G eignet sich hervorragend für die Bearbeitung großformatiger optischer Substrate aus Glas, Quarz oder Glaskeramik. Typische Anwendungen sind optische Fenster, Filterträger, Linsenrohlinge, Strahlteiler und andere Präzisionskomponenten. Die Laserprozesse nanoPerforation und thermische Separation ermöglichen die Herstellung komplexer Geometrien – kontaktfrei, spannungsarm und mit höchster optischer Qualität.
Highlights der PEARL 80G
PEARL 80G – Technische Daten
| Kategorie | Merkmal | Spezifikation |
|---|---|---|
| Systemgröße & Gewicht | Abmessungen (B×T×H) | 16.000mm x 4.150mm x 2.250mm |
| Gewicht | ~18.000 kg | |
Achsen & Bewegung | Max. Bearbeitungsbereich | Single-Sheet: 2.350mm × 3.700mm Dual-Sheet: 2.350mm x 1900mm |
| Vorschubgeschwindigkeit | Bis zu 90 m/min | |
| Beschleunigung | Bis zu 10 m/s² | |
| Maßgenauigkeit* | < 2,5 µm + 7,5 × 10⁻⁵ × L | |
| Wiederholgenauigkeit | ≤ 2 µm | |
Software & Bedienung | HMI | Touchscreen-basierte Bedienoberfläche |
| CAD-Import | DXF, einfache Job-Konfiguration | |
| Vision-System | cVision mit Fiducial- und Kanten-Erkennung | |
| Höhensensor | Exakte Bearbeitung entlang des Höhenprofils des Substrates | |
| Strahlstabilisierung | Beam-Drifts sofort erkennen und gegensteuern | |
| MES-Anbindung | SECS/GEM (optional) |
